Information

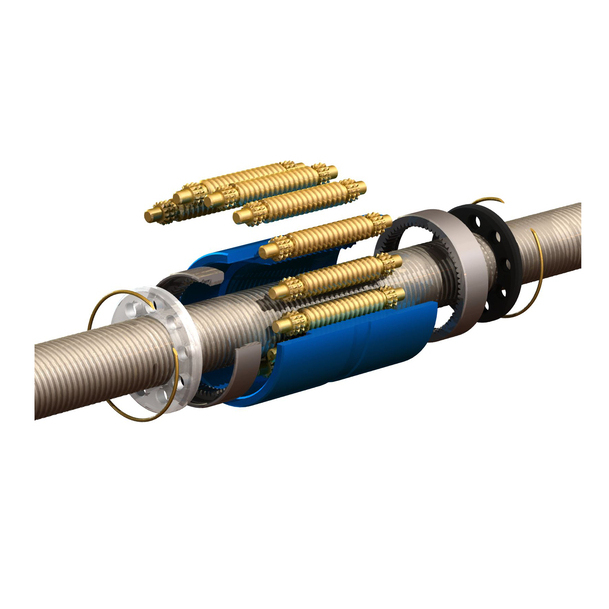

De viktigaste delarna av RV och BRV satellitrullskruvar är skruven, muttern och satellitrullarna.

Skruven har en multipel-gänga. Vinkeln mellan flankerna är 90 grader och profilen är triangulär. Muttern har en invändig gänga som är identisk med skruven. Rullarna har en gängingång med en vinkel densamma som den av muttern. Detta säkerställer att det inte finns någon axiell rörelse mellan muttern och rullarna.

Flankerna av satellitrullarnas gänga är konvex. Vid varje ände av rullarna finns en cylindrisk tapp och kuggtänder. Tappen monteras i gavelringens hål, vilket säkerställer att rullarna är lika långa. Gavelringarna flyter i mutterkroppen och är axiellt säkrade med låsringar.

Kuggtänderna går ihop med kugghjul fastmonterade i muttern. Detta styr rullarna parallellt med axeln för att säkerställa en perfekt funktion.

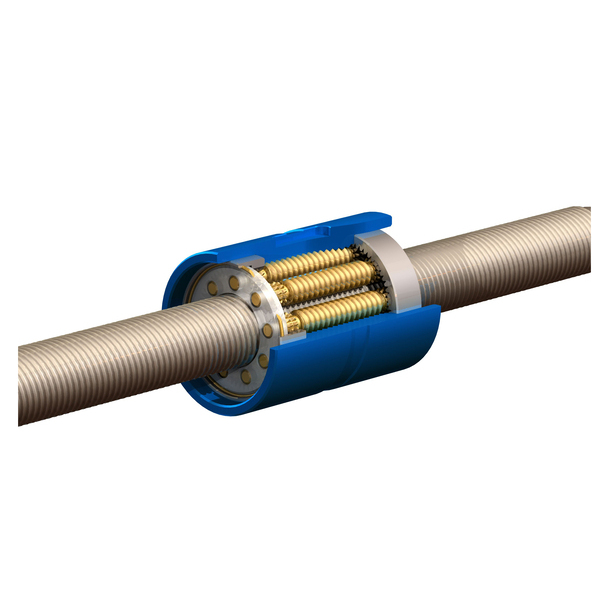

RV-BRV

Rollvis satellitrullskruvar och planetrullskruvar används för att transformera roterande rörelser till linjära rörelser och vice versa.
